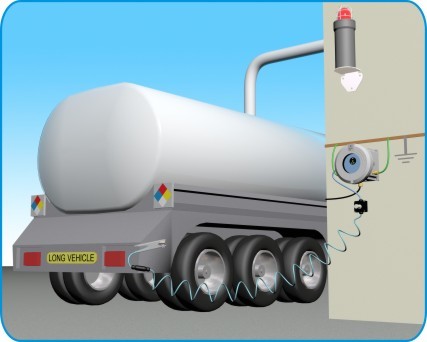

Jordning av tankbilar

En korrekt jordningsanläggning för tankbilar är avgörande för att förebygga statisk elektricitet och minska risken för antändning vid lastning och lossning. Nedan följer viktiga krav för en idealisk jordningsanläggning

Jordningssystem

Kontakta oss

Krav på en säker jordningsanläggning

1. Verifierad jordanslutning
Anläggningen måste ha en kontrollerad och dokumenterad jordanslutning som regelbundet inspekteras av en behörig elingenjör.

2. Definierad jordpunkt på fordonet

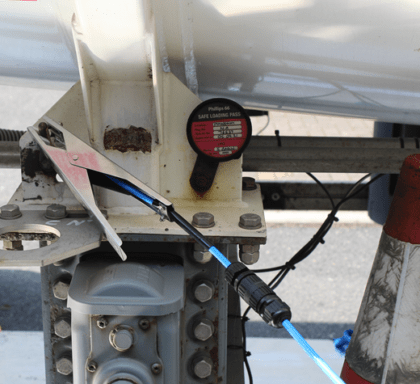

Lastbilen ska ha en tydligt markerad jordpunkt med metall-till-metallkontakt till både chassi och tank. Motståndet i denna förbindelse ska understiga 10 ohm. Jordpunkten utgörs vanligtvis av ett mässingsstift eller en flik i rostfritt stål.

3. Standardöverensstämmelse
Jordningssystemet ska följa gällande internationella standarder, vägledningar och branschpraxis, t.ex.:

API RP 2003

IEC TS 60079-32-1

NFPA 77

4. Installation och underhåll enligt tillverkarens riktlinjer
Systemet måste installeras i enlighet med Ex-krav och tillverkarens specifikationer, samt genomgå rutinmässigt underhåll av en behörig elektriker.

Typer av jordningssystem

Motståndsbaserade jordningssystem

Dessa system har visuell indikering och möjlighet till förregling. Dock varierar deras förmåga att exakt mäta lågt motstånd kraftigt.

Exempel på högpresterande system:
Newson Gale Earth-Rite® II PLUS kan mäta slingan från klämmans tänder till verifierad jordpunkt med en noggrannhet under 10 ohm. Systemet uppfyller alla relevanta standarder.
Begränsningar hos enklare system:
Vissa konkurrerande lösningar mäter upp till 35 000 ohm och uppfyller inte några av de gällande standarderna. De kan dessutom felaktigt indikera korrekt jordning om klämman ansluts till exempelvis ett räcke eller verktyg, vilket kan leda till farliga situationer

Impedansbaserade jordningssystem

Dessa system använder elektrisk impedans (Z) som parameter. Impedans är en kombination av resistans och reaktans (kapacitiv och induktiv), och påverkas starkt av kabellängd och miljöförhållanden.

De ger visuell indikering och förregling, men övervakar inte kontinuerligt att motståndet mellan klämmans tänder och verifierad jord är <10 ohm.
De uppfyller generellt inte internationella standarder och rekommenderad praxis.

Kapacitansbaserade jordningssystem

Dessa system identifierar fordonet via dess unika kapacitans och växlar därefter till kontinuerlig motståndsövervakning.

De bekräftar anslutning till sann jord (under 1000 ohm) och säkerställer att motståndet i jordningsslingan är <10 ohm.
De är fullt överensstämmande med IEC TS 60079-32-1, NFPA 77 och API RP 2003.
De kräver ingen kalibrering eller platsanpassning – de fungerar ”ur lådan”.

Viktiga säkerhetsrutiner

Jorda alltid först!

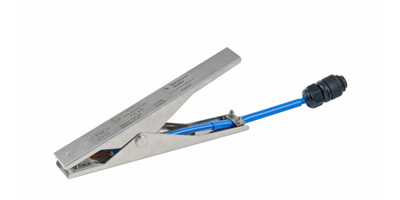

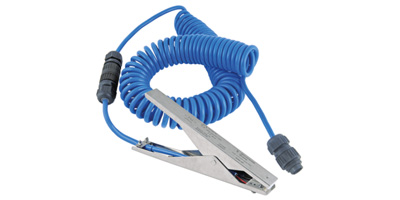

Fäst jordklämman på fordonet innan någon annan åtgärd påbörjas – exempelvis anslutning av slangar, flytt av lastarm eller stabilisering av släpvagn. Vänta på en GRÖN blinkande LED-indikering som visar att korrekt jordning är etablerad.

Använd alltid ett kapacitansbaserat system
För att uppfylla alla säkerhetskrav och undvika driftstörningar är det bäst att använda ett kapacitansbaserat jordningssystem som övervakar anslutningen kontinuerligt och automatiskt.

Utvalda produkter

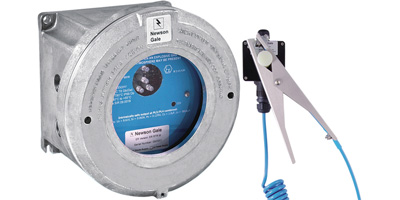

Earth Rite RTS

Explosionsskyddat jordningssystem med tankbilsidentifiering och övervakning av jordtag och jordningskrets.

Se mer

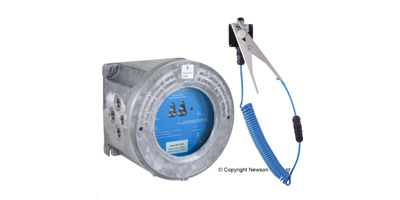

Earth Rite DGS

Explosionsskyddat jordningssystem med möjlighet att övervaka två enheter tillsammans eller pararellt och förregling av till exempel pump(ar) går att anpassa därefter.

Se mer
