Vad är ATEX?
ATEX är en europeisk standard för utrustning och arbetsmiljöer där explosiva atmosfärer kan förekomma. Den reglerar säker användning av utrustning i miljöer med brandfarliga gaser, ångor, dimma eller damm. Här fördjupar vi oss vidare i ämnet.
Risker och klassningsplan
När risk för explosiv blandning med gas eller damm finns, så är anläggningsägaren eller den som nyttjar lokalen skyldig att se till att en klassningsplan görs för detta område. Denna ”klassning” avgör sedan vilka krav som ställs på den utrustning, som ska placeras inom området.
Beroende på hur ofta det finns risk för explosion i området indelas det i zoner. Värmeavgivningen från installerad utrustning är en källa till att antända det explosiva ämnet. Därför måste temperaturen när ämnet antänds och utrustningens varmaste punkt inte ligga för nära varandra. Därför behöver temperaturklasser anges.
Explosionens hastighet och tryck varierar också, vilket medför att ämnets explosionsgrupp måste anges. När installatören sedan väljer utrustning / produkt så tittar han på Ex-certifikatet och märkskylten på produkten och väljer den utförandeform som stämmer mot klassningen.
Hur märkningen på skylten ska se ut bestäms av certifieringen och framgår av det som står i Ex-certifikatet. Till hjälp för installation och underhåll finns standarder och handböcker som vägledning.
Klassningsplan

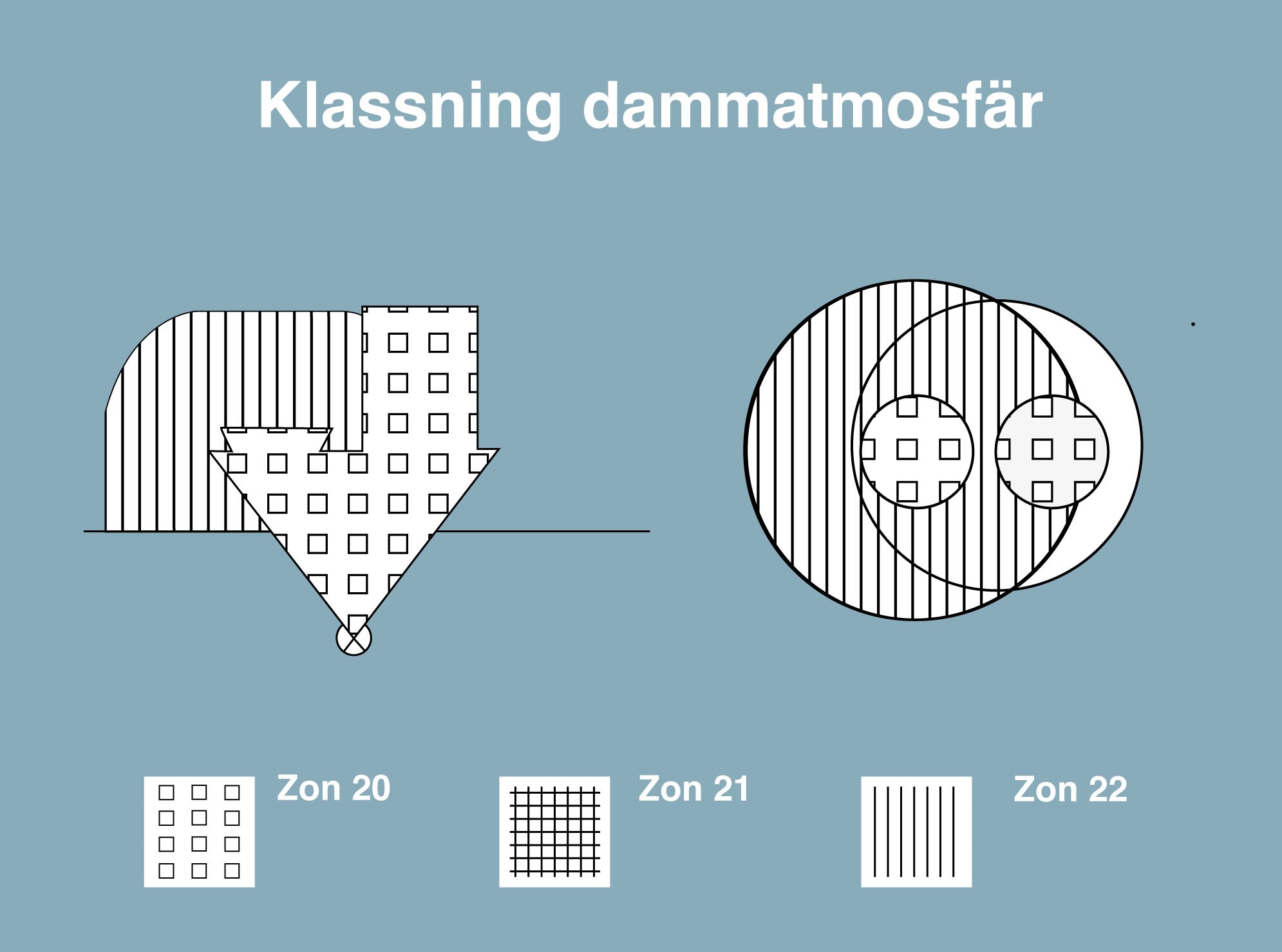

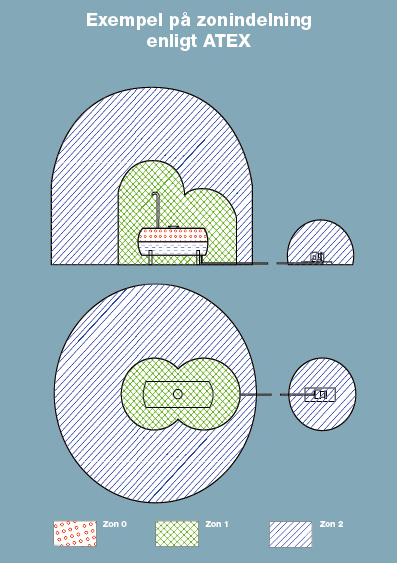

För att på ett tydligt sätt visa var det är riskområden och att dokumentera detta, så ska det kunna utläsas på planritningar och i byggnadsritningar hur dessa så kallade zoner breder ut sig. Zonerna, 6 till antalet markeras med linjer, rutor och cirklar på ritningarna så att rätt utrustning ska kunna väljas till en specificerad montageplats.
Notera att det inte bara är i horisontalplanet, som det är angeläget att se zonernas gränser utan även vertikalt. Med tex tunga gaser så kanske inte belysningarna behöver väljas Ex-klassade, medan lätta gaser gör att just belysningen är mest angeläget att välja rätt.
Zoner
Explosiva gaser:
Zon 0 Riskområde i vilket en explosiv gasatmosfär förekommer ständigt, långvarigt eller ofta.
Zon 1 Riskområde i vilket en explosiv gasatmosfär förväntas förekomma regelbundet eller tillfälligt vid normal drift.
Zon 2 Riskområde i vilket en explosiv gasatmosfär inte förväntas förekomma vid normal drift, men om den ändå gör det endast har kort varaktighet.
Explosivt damm:
Zon 20 Riskområde i vilket en explosiv dammatmosfär förekommer ständigt, långvarigt eller ofta.
Zon 21 Riskområde i vilket en explosiv dammatmosfär förväntas förekomma regelbundet eller tillfälligt vid normal drift.
Zon 22 Riskområde i vilket en explosiv dammatmosfär inte förväntas förekomma vid normal drift, men om den ändå gör det endast har kort varaktighet.
Temperaturklass
Brandfarliga ämnen som gas, ånga eller damm indelas (klassas) i olika temperaturklasser efter sin tändtemperatur. Det vill säga den lägsta temperatur vid vilket ämnet självantänder vid kontakt med en yta. T1 är den lägsta klassen och T6 är den högsta klassen.
Explosiva gaser:
T1 450°C< tändtemperatur för gasen
T2 300°C< tändtemperatur för gasen <450°C
T3 200°C< tändtemperatur för gasen <300°C
T4 135°C< tändtemperatur för gasen <200°C
T5 100°C< tändtemperatur för gasen <135°C
T6 85°C< tändtemperatur för gasen <100°C
Explosivt damm:
Skrivs i klartext antalet grader ( tex. 65°C )
Standarder och handböcker
EN IEC 60079-0 Allmänna fordringar
EN IEC 60079-1 Exd Utförande med explosionstät kapsling
EN IEC 60079-2 Exp Utförande med övertryck
EN IEC 60079-5 Exq Utförande med sand
EN IEC 60079-6 Exo Utförande med olja
EN IEC 60079-7 Exe Utförande med förhöjd säkerhet
EN IEC 60079-11 Exi Utförande med egensäkerhet
EN IEC 60079-15 Exn Utförande för zon 2
EN IEC 60079-18 Exm Utförande med ingjutning
EN IEC 60079-10 Handbok 426 Klassning av explosionsfarliga områden
EN IEC 60079-14 Handbok 427 Utförande av elinstallationer
EN IEC 60079-17 Handbok 427 Underhåll av elinstallationer
EN IEC 60076-32 Handbok 433 Statisk elektricitet i explosionsfarliga områden
Explosionsgrupp
Brandfarlig vara indelas i explosionsgrupp IIA, IIB eller IIC efter vilken energi de kan antändas genom gnistor med energi resp. dess förmåga att slå en flamma genom en spalt. Indelningen görs för att kunna standardisera skydd egenskaperna hos materiel som normalt skulle kunna vara en tändkälla. Grupp I avser endast blanding metangas-luft i gruvor. Grupp II delas in i olika undergrupper beroende på typ av gasblandning där IIC är den högsta riskgruppen.
Explosiva gaser:
IIA Tex. propan, butan, fotogen, flygbensin och metan
IIB Tex. kolmonoxid, etanol, eten och akrylsyra
IIC Tex. vätgas, acetylen och koldisulfid
Dammet klassificeras på ett annorlunda sätt.
Explosivt damm:
IIIA Brännbara dammpartiklar större än 0,5 mm
IIIB Icke ledande dammpartiklar mindre än 0,5mm
IIIC Ledande dammpartiklar.
Märkning
På produkten ska finnas en märkning som överensstämmer med Ex-certifikatet.
Den ska innehålla:
